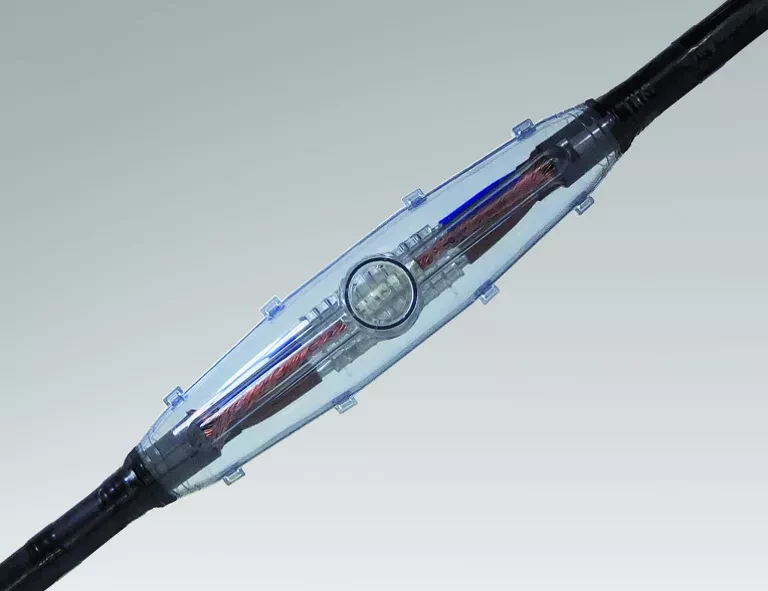

Mufa kablowa żywiczna przelotowa 4×25 M12 0,6/1 kV – 124170
Żywiczna mufa kablowa przelotowa przeznaczona do wykonywania trwałych i szczelnych połączeń kabli elektroenergetycznych niskiego napięcia. Produkt umożliwia bezpieczne łączenie kabli czterożyłowych o przekroju żył do 25 mm² w instalacjach do napięcia znamionowego 0,6/1 kV.
Zastosowana żywica elektroizolacyjna po utwardzeniu tworzy jednorodną, mechaniczną i elektryczną ochronę połączenia, zapewniając wysoką odporność na wilgoć, wodę, zabrudzenia oraz niekorzystne warunki środowiskowe. Mufa nadaje się do stosowania zarówno wewnątrz budynków, jak i na zewnątrz, w tym do bezpośredniego montażu w ziemi.
Najważniejsze cechy produktu
- Typ: mufa kablowa przelotowa, żywiczna
- Ilość żył: 4
- Maksymalny przekrój żyły: do 25 mm²
- Napięcie znamionowe: 0,6/1 kV
- Wykonanie: M12
- Materiał izolacyjny: żywica elektroizolacyjna
- Numer katalogowy: 124170
Na jakie kable jest przeznaczona mufa
Mufa służy do przelotowego łączenia czterożyłowych kabli elektroenergetycznych niskiego napięcia, zarówno miedzianych, jak i aluminiowych.
Kable miedziane (Cu):
- YKY 4×… mm²
- NYY‑J / NYY‑O 4×… mm²
- YDY, YDYp 4×… mm² (przy odpowiedniej średnicy zewnętrznej)
- inne kable energetyczne Cu o izolacji PVC do 1 kV
Kable aluminiowe (Al):
- YAKY 4×… mm²
- NA2XY 4×… mm²
- inne aluminiowe kable energetyczne niskiego napięcia
W przypadku kabli aluminiowych zaleca się stosowanie złączek dopuszczonych do połączeń Al/Cu oraz pasty antyoksydacyjnej.
Zakres zastosowań
- połączenia kabli zasilających w instalacjach energetycznych NN
- instalacje w ziemi, studniach i kanałach kablowych
- sieci zasilające budynki mieszkalne i gospodarcze
- instalacje na zewnątrz budynków
- obiekty przemysłowe i infrastruktura techniczna
Zalety użytkowe
- wysoka szczelność i odporność na wilgoć po utwardzeniu żywicy
- wysoka wytrzymałość elektryczna do 1 kV
- trwałe i mechanicznie odporne połączenie
- możliwość bezpośredniego montażu w ziemi bez dodatkowych osłon
- prosty i szybki montaż podczas prac instalacyjnych i serwisowych
Informacja montażowa
Po wykonaniu połączeń żył i zalaniu mufy żywicą elektroizolacyjną należy odczekać do pełnego utwardzenia. Po utwardzeniu powstaje szczelna, jednorodna izolacja chroniąca połączenie przez długie lata eksploatacji.
Ograniczenia stosowania
Mufa nie jest przeznaczona do:
- kabli telekomunikacyjnych i sygnałowych
- kabli niskoprądowych i sterowniczych
- kabli średniego napięcia
- kabli o liczbie żył innej niż 4
- żył o przekroju większym niż 25 mm²
